Islak Tip Pompa İstasyonu
Güvenilir ve Ekonomik Atık Su Terfi Çözümü
Islak tip paket pompa istasyonları, atık su, evsel kanalizasyon, yağmur suyu ve drenaj sularının cazibeli akışla uzaklaştırılamadığı durumlarda kullanılan kompakt terfi sistemleridir. Pompa ve depolama haznesi aynı tank içerisinde yer almakta olup, sistem otomatik olarak çalışarak akışkanı istenilen kot veya basınca güvenli şekilde iletmektedir.
GEZER tarafından tasarlanan ıslak tip paket pompa istasyonları; uzun ömür, düşük bakım maliyeti, yüksek işletme güvenliği ve enerji verimliliği hedeflenerek projeye özel olarak üretilmektedir.

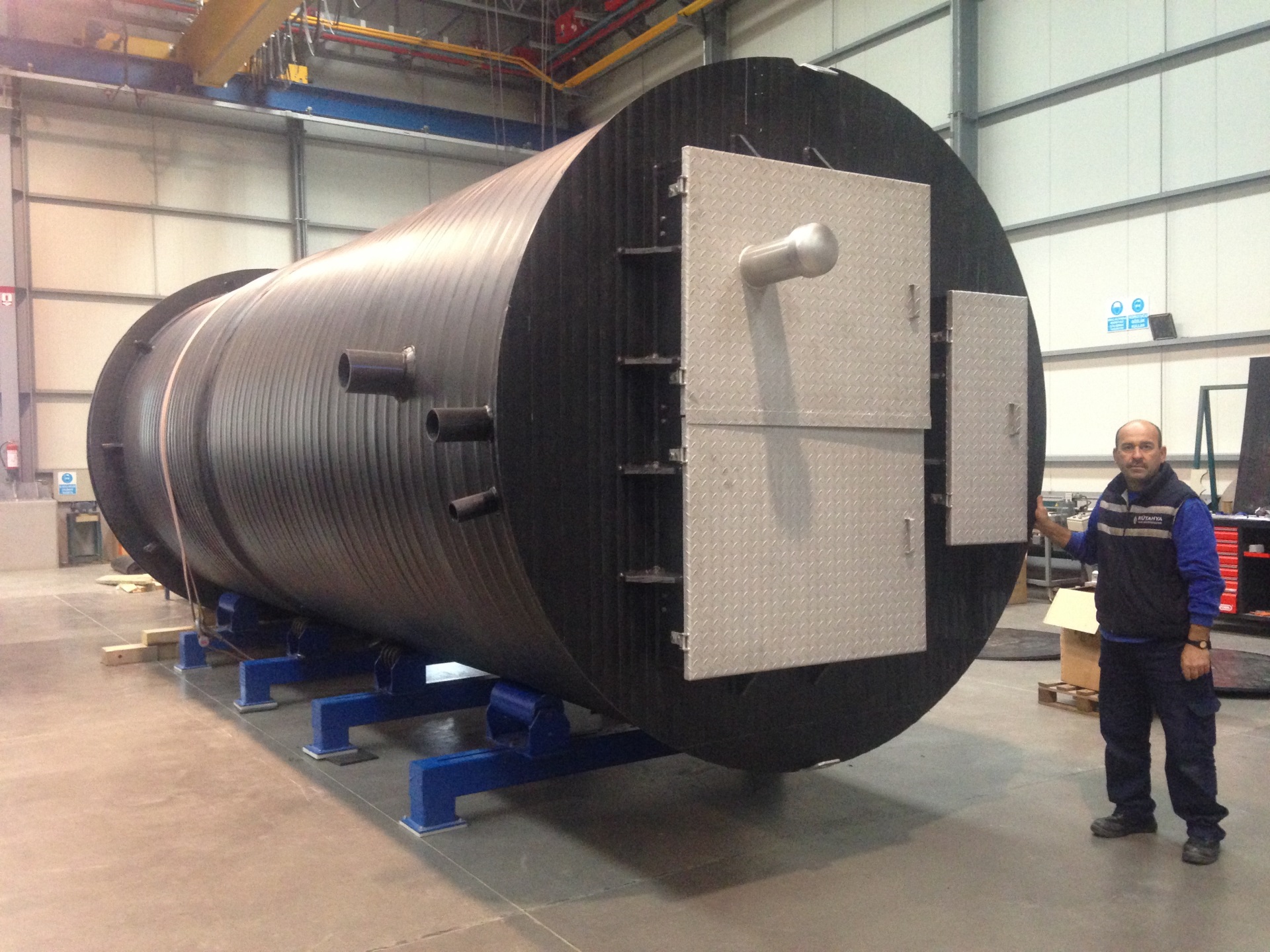

Tank gövdesi PE100 veya spiral sarımlı PE (Weholite) malzemeden imal edilmekte olup, korozyona karşı tam dayanım sağlamaktadır. Bu sayede betonarme yapılarda görülebilen sülfürik asit kaynaklı korozyon riski ortadan kaldırılır ve sistem uzun yıllar bakım gerektirmeden hizmet verir.
Çalışma Prensibi
Atık su, cazibeli kanalizasyon hattı ile pompa istasyonu içerisine ulaşır ve tank içerisinde depolanır.
Sıvı seviyesi önceden belirlenen çalışma seviyesine ulaştığında otomasyon sistemi pompayı devreye alır. Pompa, akışkanı terfi hattına basarak tank seviyesini düşürür. Durdurma seviyesine ulaşıldığında pompa otomatik olarak durur.
Çift pompalı sistemlerde pompalar, çalışma sürelerini dengelemek amacıyla alternanslı (sıralı) olarak çalıştırılır. Debinin artması veya bir pompanın arızalanması durumunda ikinci pompa otomatik olarak devreye alınabilir; bu çalışma senaryosu tamamen proje ihtiyaçlarına göre belirlenir.
Pompa kontrolü;
- Seviye şalterleri (flatör)
- Hidrostatik seviye sensörleri
- Ultrasonik seviye ölçüm sistemleri
ile gerçekleştirilebilir.
Kullanım Alanları
Islak tip paket pompa istasyonları aşağıdaki uygulamalarda yaygın olarak kullanılmaktadır.
- Belediye kanalizasyon sistemleri
- Konut projeleri
- Villa ve site yerleşimleri
- Organize sanayi bölgeleri
- Fabrikalar
- Alışveriş merkezleri
- Hastaneler
- Oteller
- Okullar
- Endüstriyel tesisler
- Otopark drenaj sistemleri
- Alt geçitler
- Yağmur suyu terfi uygulamaları
- Arıtma tesisleri

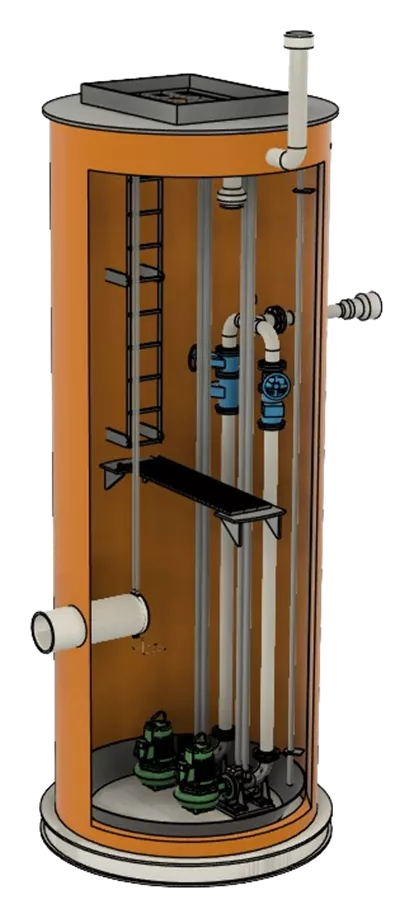

Teknik Özellikler
GEZER ıslak tip paket pompa istasyonları proje ihtiyaçlarına göre aşağıdaki özelliklerde üretilebilmektedir.
- Tank iç çapı: Projeye özel
- Tank yüksekliği: Projeye özel
- Tek veya çok pompalı tasarım
- Dalgıç pompa uygulamaları
- PE100, Weholite veya PP tank gövdesi
- Paslanmaz çelik iç borulama ve ekipmanlar
- HDPE basınç borulaması
- Çek valf ve sürgülü vana grubu
- Kılavuz ray sistemi
- Pompa kaldırma zinciri
- Paslanmaz bakım platformu
- Merdiven sistemi
- Havalandırma bacası
- Aktif karbonlu koku giderim sistemi (isteğe bağlı)
- Debi ölçüm sistemi (opsiyonel)
- SCADA ve uzaktan izleme altyapısı
Mühendislik Tasarımı
Her pompa istasyonu, işletme şartlarına göre ayrı ayrı hesaplanmaktadır.
Tasarım sürecinde;
- Debi hesabı
- Pik debi analizi
- Depolama hacmi hesabı
- Pompa seçimi
- Sistem eğrisi analizi
- Boru çapı optimizasyonu
- Basınç kayıpları
- Çevrim sayısı hesabı
- Bekleme süresi analizi
- Havalandırma hesabı
- Koku kontrolü
- Yapısal dayanım
- Yeraltı suyu etkisi
- Beton ankraj hesabı
gibi mühendislik kriterleri dikkate alınmaktadır.
Bu yaklaşım sayesinde yalnızca çalışan değil, uzun yıllar güvenilir şekilde işletilebilen sistemler elde edilmektedir.
Avantajları
Islak tip paket pompa istasyonları;
- Kompakt yapı
- Düşük ilk yatırım maliyeti
- Hızlı montaj
- Minimum saha imalatı
- Korozyona dayanıklı gövde
- Uzun servis ömrü
- Düşük bakım ihtiyacı
- Enerji verimli işletme
- Kolay pompa değişimi
- Modüler kapasite artırımı
- Otomatik çalışma
- Uzaktan izleme ve kontrol imkânı
gibi önemli avantajlar sunmaktadır.
Standartlara Uygun Üretim
Pompa istasyonlarımız, proje gereklilikleri doğrultusunda aşağıdaki standartlar esas alınarak tasarlanmakta ve üretilmektedir.
- EN 12050 – Atık su pompalama sistemleri
- EN 752 – Dış kanalizasyon sistemleri
- EN 1610 – Kanalizasyon hatlarının yapımı ve testleri
- EN 12201 – PE basınçlı boru sistemleri
- ISO 9001 Kalite Yönetim Sistemi
- CE uygunluk gereklilikleri
Talep edilmesi halinde ATEX ekipmanları, Ex-proof elektrik donanımları ve projeye özel teknik şartnameler doğrultusunda çözümler de sunulabilmektedir.
GEZER Mühendislik Yaklaşımı
Her pompa istasyonu, standart bir ürün olarak değil; projenin debi, basma yüksekliği, akışkan özellikleri, zemin koşulları, yeraltı su seviyesi ve işletme senaryoları dikkate alınarak özel olarak tasarlanmaktadır.
Üretim öncesinde üç boyutlu modelleme, hidrolik hesaplar ve mekanik tasarım doğrulanmakta; imalat sonrasında ise kalite kontrol ve fonksiyon testleri gerçekleştirilerek sistem devreye alınmaktadır.
GEZER, yalnızca bir pompa istasyonu değil; uzun ömürlü, güvenilir ve sürdürülebilir bir altyapı çözümü sunmaktadır.
