Yatay Tip Pompa istasyonu
Yatay Tip Paket Pompa İstasyonları
Büyük Depolama Hacmi, Düşük Kazı Derinliği

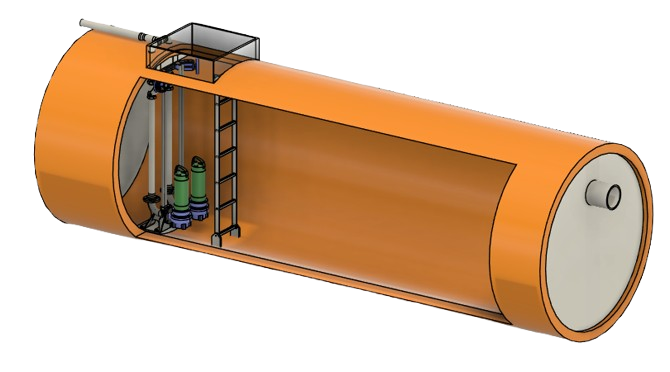

Yatay tip paket pompa istasyonları, yüksek depolama hacminin gerekli olduğu ancak derin kazının teknik veya ekonomik açıdan uygun olmadığı projeler için geliştirilmiş mühendislik çözümleridir.
Silindirik yatay gövde yapısı sayesinde aynı depolama hacmi, düşey tip sistemlere göre daha düşük kazı derinliği ile elde edilir. Bu özellik özellikle yüksek yeraltı su seviyesine sahip bölgelerde, kaya zeminlerde ve zayıf taşıma gücüne sahip sahalarda önemli avantajlar sağlamaktadır.
GEZER tarafından tasarlanan yatay tip paket pompa istasyonları, tamamen projeye özel olarak hidrolik hesaplar doğrultusunda üretilmekte olup; belediye altyapıları, endüstriyel tesisler ve yağmur suyu yönetim sistemlerinde güvenle kullanılmaktadır.
Çalışma Prensibi
Atık su veya yağmur suyu, cazibeli hat ile yatay tank içerisine ulaşır. Tank içerisinde belirlenen işletme seviyesine ulaşıldığında pompa veya pompalar devreye girerek akışkanı terfi hattına basar.
Pompa kontrolü; seviye sensörleri, hidrostatik sensörler veya ultrasonik ölçüm sistemleri ile otomatik olarak gerçekleştirilmektedir.
İşletme senaryosuna göre;
- Tek pompalı
- Çift pompalı (alternanslı çalışma)
- Çok pompalı
- Frekans kontrollü
çözümler uygulanabilmektedir.
Nerelerde Tercih Edilir?
Yatay tip paket pompa istasyonları özellikle aşağıdaki uygulamalarda tercih edilmektedir.
- Yağmur suyu depolama ve terfi sistemleri
- Büyük hacimli atık su toplama sistemleri
- Organize sanayi bölgeleri
- Endüstriyel tesisler
- Liman ve marina uygulamaları
- Havalimanları
- Alışveriş merkezleri
- Lojistik merkezleri
- Büyük altyapı projeleri
- Taşkın kontrol sistemleri
- Geçici depolama uygulamaları
Yatay Tipin Avantajları
Yatay gövde tasarımı birçok mühendislik avantajı sunmaktadır.
- Aynı hacim için daha düşük kazı derinliği
- Yeraltı suyundan daha az etkilenme
- Kazı ve iksa maliyetlerinin azalması
- Kaya zeminde ekonomik çözüm
- Daha düşük kaldırma (yüzerlik) kuvveti
- Büyük depolama hacmi oluşturabilme
- Pompa ekipmanlarına kolay erişim
- Düşük bakım maliyeti
- Uzun servis ömrü
- Modüler kapasite artırımı
Teknik Özellikler
GEZER yatay tip paket pompa istasyonları;
- PE100
- Weholite Spiral Sarımlı PE
- PP
- Kimyasal uygulamalarda PVDF veya diğer yüksek performanslı termoplastik malzemeler
kullanılarak üretilebilmektedir.
Projeye bağlı olarak;
- Tank çapı
- Tank uzunluğu
- Depolama hacmi
- Pompa sayısı
- Boru çapları
- Vana odası
- Havalandırma sistemi
- Koku giderim sistemi
- Debi ölçümü
- SCADA entegrasyonu
tamamen müşteri ihtiyaçlarına göre belirlenmektedir.
Mühendislik Tasarımı
Her yatay tip pompa istasyonu için aşağıdaki hesaplamalar gerçekleştirilmektedir.
- Depolama hacmi hesabı
- Pompa seçimi
- Sistem eğrisi analizi
- Basınç kayıpları
- Boru çapı optimizasyonu
- İşletme çevrim sayısı
- Beton ankraj ve yüzerlik kontrolü
- Zemin yükleri
- Taşıyıcı sistem hesapları
- Havalandırma hesabı
Böylece pompa istasyonu yalnızca mekanik ekipmanlardan oluşan bir sistem değil, uzun yıllar güvenilir şekilde çalışacak eksiksiz bir altyapı çözümü olarak tasarlanmaktadır.
Standartlara Uygun Üretim
Yatay tip paket pompa istasyonları, proje şartnamesine bağlı olarak aşağıdaki standart ve teknik gereklilikler dikkate alınarak tasarlanmakta ve üretilmektedir.
- EN 12050 – Atık su pompalama sistemleri
- EN 752 – Kanalizasyon sistemleri
- EN 1610 – Kanalizasyon hatlarının yapımı ve testleri
- EN 12201 – PE boru sistemleri
- ISO 9001 Kalite Yönetim Sistemi
- CE uygunluk gereklilikleri
GEZER Farkı
GEZER, standart ürün sunmak yerine her projeye özel mühendislik çözümü geliştirmektedir.
Pompa istasyonlarımız; debi, basma yüksekliği, depolama hacmi, zemin koşulları, yeraltı su seviyesi ve işletme senaryoları dikkate alınarak üç boyutlu olarak modellenmekte, imalat öncesinde tüm teknik detaylar doğrulanmakta ve müşterilerimize uzun ömürlü, düşük bakım maliyetli, güvenilir sistemler sunulmaktadır.
