Kuru Tip Pompa İstasyonu
Yüksek Performanslı ve Kolay Bakım Sağlayan Terfi Sistemleri

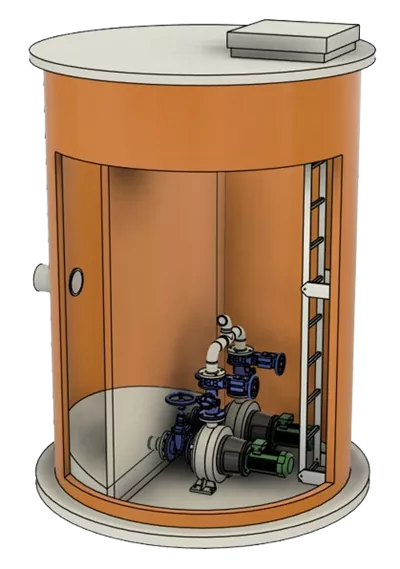

Kuru tip paket pompa istasyonları, pompa ve mekanik ekipmanların atık su ile temas etmeyen ayrı bir pompa odasında konumlandırıldığı, yüksek debili ve kritik altyapı uygulamaları için geliştirilmiş mühendislik çözümleridir.
Islak tip sistemlerden farklı olarak pompalar kuru ortamda çalışır. Bu sayede bakım ve servis işlemleri daha güvenli, daha hızlı ve daha ekonomik şekilde gerçekleştirilebilir. Özellikle işletme sürekliliğinin kritik olduğu tesislerde kuru tip pompa istasyonları önemli avantajlar sunmaktadır.
GEZER tarafından tasarlanan kuru tip paket pompa istasyonları; hidrolik performans, enerji verimliliği, bakım ergonomisi ve uzun hizmet ömrü esas alınarak projeye özel olarak üretilmektedir.
Çalışma Prensibi
Atık su veya proses suyu, cazibeli hat ile toplama haznesine ulaşır. Toplama haznesinde biriken akışkan, emiş boruları aracılığıyla kuru pompa odasında bulunan pompalar tarafından emilir ve basınç hattına iletilir.

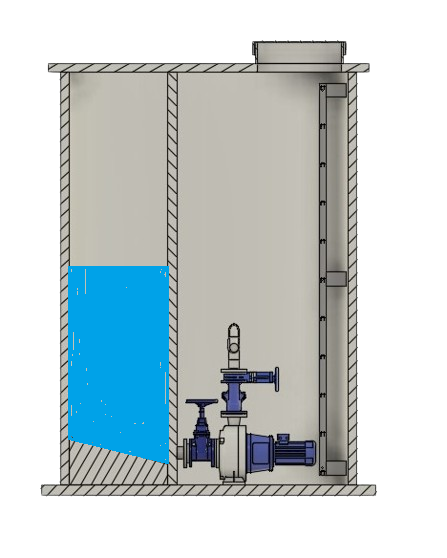

Pompa odası, atık sudan tamamen izole edilmiş olup pompalar, vanalar, çek valfler, debimetreler ve diğer mekanik ekipmanlar kuru ve erişilebilir bir ortamda yer alır.
Pompa kontrolü;
- Hidrostatik seviye sensörleri
- Ultrasonik seviye sensörleri
- Basınç sensörleri
- PLC kontrollü otomasyon sistemleri
ile otomatik olarak gerçekleştirilmektedir.
Çift pompalı sistemlerde pompalar, çalışma sürelerini dengelemek amacıyla alternanslı (sıralı) olarak çalıştırılır. Yüksek debi veya arıza senaryoları için proje gereksinimlerine uygun farklı işletme stratejileri uygulanabilir.
Kullanım Alanları
Kuru tip paket pompa istasyonları özellikle aşağıdaki uygulamalarda tercih edilmektedir.
- Belediye atık su terfi merkezleri
- Organize sanayi bölgeleri
- Endüstriyel üretim tesisleri
- Kimya tesisleri
- Petrokimya tesisleri
- Enerji santralleri
- Arıtma tesisleri
- Liman ve tersane uygulamaları
- Havalimanları
- Büyük alışveriş merkezleri
- Lojistik merkezleri
- Kritik altyapı projeleri
Teknik Özellikler
GEZER kuru tip paket pompa istasyonları aşağıdaki özelliklerde projelendirilebilmektedir.
- Ayrı toplama haznesi ve pompa odası
- Tek, çift veya çok pompalı sistemler
- Yatay milli veya düşey milli santrifüj pompalar
- Kendinden emişli veya emiş destekli pompa seçenekleri
- PE100, Weholite veya betonarme toplama haznesi seçenekleri
- Paslanmaz çelik kollektör sistemi
- Çek valf ve izolasyon vanaları
- Debimetre entegrasyonu
- Basınç sensörleri
- Havalandırma sistemi
- Drenaj pompası
- Vinç veya monoray kaldırma sistemi
- SCADA ve uzaktan izleme altyapısı
- Frekans kontrollü işletme (VFD)
Mühendislik Tasarımı
Her kuru tip pompa istasyonu, işletme şartlarına göre detaylı mühendislik hesapları ile tasarlanmaktadır.
Tasarım sürecinde;
- Debi ve pik debi hesapları
- Toplam dinamik basma yüksekliği (TDH)
- Sistem eğrisi analizi
- NPSH (Net Pozitif Emme Yüksekliği) değerlendirmesi
- Emiş hattı hidrolik hesabı
- Basma hattı basınç kayıpları
- Boru çapı optimizasyonu
- Pompa verim analizi
- Kavitasyon risk değerlendirmesi
- Titreşim ve gürültü kontrolü
- Enerji tüketimi analizi
- Bakım ve erişilebilirlik planlaması
gibi mühendislik kriterleri dikkate alınmaktadır.
Kuru Tip Pompa İstasyonlarının Avantajları
Kuru tip sistemler, özellikle büyük debili ve sürekli çalışan tesislerde önemli avantajlar sunmaktadır.
- Pompalar kuru ortamda çalışır.
- Bakım ve servis işlemleri kolaydır.
- Pompa sökümü için hazneye girilmesi gerekmez.
- Mekanik ekipmanlar daha uzun ömürlüdür.
- Elektrik motorları atık su atmosferine maruz kalmaz.
- Enerji verimliliği yüksek pompa seçenekleri kullanılabilir.
- Büyük debiler ve yüksek basma yükseklikleri için uygundur.
- İşletme sürekliliği yüksektir.
- Arıza süreleri kısalır.
- Yaşam döngüsü maliyeti düşüktür.
Standartlara Uygun Tasarım
GEZER kuru tip paket pompa istasyonları, proje gereksinimleri doğrultusunda aşağıdaki standartlar dikkate alınarak tasarlanmakta ve üretilmektedir.
- EN 752 – Dış kanalizasyon sistemleri
- EN 1610 – Kanalizasyon hatlarının yapımı ve testleri
- EN 12201 – PE basınçlı boru sistemleri
- ISO 9906 – Santrifüj pompaların performans kabul testleri
- ISO 5199 – Santrifüj pompalar için teknik özellikler
- ISO 9001 – Kalite Yönetim Sistemi
- CE uygunluk gereklilikleri
Patlayıcı atmosfer riski bulunan uygulamalarda ATEX sertifikalı ekipmanlar ve Ex-proof motor seçenekleri sunulabilmektedir.
GEZER Mühendislik Yaklaşımı
Her kuru tip paket pompa istasyonu; debi, basma yüksekliği, akışkan özellikleri, pompa tipi, emiş koşulları, bakım gereksinimleri ve tesis işletme senaryoları dikkate alınarak projeye özel olarak tasarlanmaktadır.
Üretim öncesinde üç boyutlu modelleme, hidrolik hesaplar ve mekanik yerleşim çalışmaları tamamlanmakta; imalat sonrasında kalite kontrol, fonksiyon testleri ve saha devreye alma süreçleri titizlikle yürütülmektedir.
GEZER, yüksek performans, düşük işletme maliyeti ve uzun hizmet ömrü sağlayan kuru tip paket pompa istasyonları ile altyapı ve endüstriyel tesislere güvenilir mühendislik çözümleri sunmaktadır.
