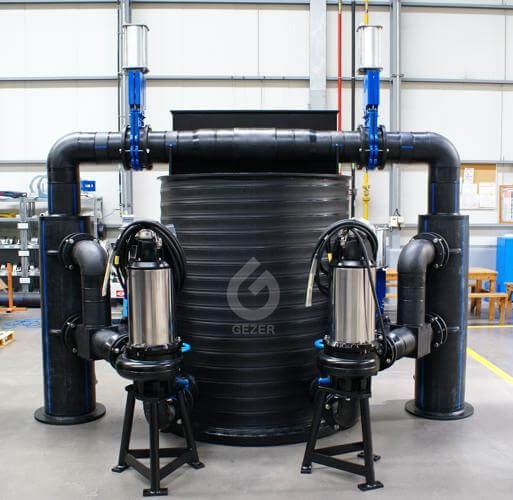

Katı Atık Ayırıcılı Pompa İstasyonu
Katı Atık Ayırıcılı Paket Pompa İstasyonları
Tıkanmaya Karşı Güvenilir, Yüksek Verimli Terfi Sistemleri
Katı atık ayırıcılı paket pompa istasyonları, atık su içerisindeki katı maddelerin pompa çarkına ulaşmasını önleyerek sistem güvenilirliğini artıran, bakım ihtiyacını azaltan ve işletme sürekliliği sağlayan ileri mühendislik çözümleridir.
Konvansiyonel ıslak tip pompa istasyonlarında pompalar doğrudan atık su içerisinde çalışırken, katı atık ayırıcılı sistemlerde katı maddeler özel tasarlanmış ayırma haznelerinde tutulur. Pompalar ise yalnızca ayrıştırılmış sıvıyı basarak çok daha güvenli ve verimli çalışma koşullarına kavuşur.
Bu teknoloji; yüksek katı madde içeren evsel ve endüstriyel atık sularda pompa tıkanmalarını önemli ölçüde azaltır, bakım sürelerini kısaltır ve sistemin kullanım ömrünü uzatır.
Çalışma Prensibi
Atık su, cazibeli hat ile katı atık ayırma haznesine ulaşır.
Ayırma haznesi içerisinde bulunan özel hidrolik düzenek sayesinde katı maddeler geçici olarak hazne içerisinde tutulurken, sıvı faz pompaya iletilir. Pompalar yalnızca sıvıyı emerek basınç hattına gönderir.
Pompa durduğunda ayırma haznesindeki katı maddeler tekrar ana akış içerisine bırakılır ve bir sonraki pompa çevriminde güvenli şekilde taşınır. Böylece katı atıklar pompa çarkından geçmeden sistem dışına aktarılmış olur.
Çift pompalı sistemlerde pompalar alternanslı (sıralı) olarak çalıştırılır. Bu yöntem pompa çalışma sürelerini dengeler, ekipman ömrünü uzatır ve bakım planlamasını kolaylaştırır.
Neden Katı Atık Ayırıcılı Sistem?
Katı atık ayırma teknolojisi özellikle lifli malzemeler, tekstil atıkları, hijyenik ürünler ve yüksek katı madde içeren atık sularda önemli avantajlar sağlamaktadır.
Başlıca avantajları şunlardır:
- Pompa tıkanma riskinin önemli ölçüde azaltılması
- Pompa çarkının katı maddelerle temas etmemesi
- Daha yüksek hidrolik verim
- Daha düşük enerji tüketimi
- Daha uzun pompa ömrü
- Bakım aralıklarının uzaması
- İşletme kesintilerinin azalması
- Daha düşük yaşam döngüsü maliyeti
- Daha güvenilir sistem işletmesi
Kullanım Alanları
Katı atık ayırıcılı paket pompa istasyonları aşağıdaki uygulamalarda tercih edilmektedir.
- Belediye kanalizasyon sistemleri
- Organize sanayi bölgeleri
- Endüstriyel tesisler
- Gıda üretim tesisleri
- Oteller ve turizm tesisleri
- Hastaneler
- Toplu konut projeleri
- AVM'ler
- Liman tesisleri
- Havalimanları
- Okullar ve üniversiteler
- Arıtma tesisleri
- Terfi merkezleri
Özellikle bakım erişiminin zor olduğu veya işletme sürekliliğinin kritik olduğu tesislerde önemli avantaj sağlamaktadır.
Teknik Özellikler
GEZER katı atık ayırıcılı paket pompa istasyonları, proje gereksinimlerine göre aşağıdaki özelliklerde üretilebilmektedir.
- PE100 veya spiral sarımlı PE (Weholite) tank gövdesi
- Projeye özel katı atık ayırma haznesi
- Tek veya çift ayırıcı modül
- Tek, çift veya çok pompalı sistemler
- Alternanslı pompa kontrolü
- Paslanmaz çelik kollektör sistemi
- HDPE basınç borulaması
- Çek valf ve izolasyon vanaları
- PLC kontrollü otomasyon
- Seviye sensörleri
- SCADA entegrasyonu
- Aktif karbonlu koku giderim sistemi
- Havalandırma sistemi
- Acil taşma emniyeti
- Uzaktan izleme ve alarm yönetimi
Mühendislik Tasarımı
Her katı atık ayırıcılı pompa istasyonu, yalnızca pompa seçimine göre değil; tüm hidrolik sistem dikkate alınarak tasarlanmaktadır.
Tasarım sürecinde aşağıdaki mühendislik hesapları gerçekleştirilmektedir.
- Tasarım debisi
- Pik debi analizi
- Toplam dinamik basma yüksekliği (TDH)
- Depolama hacmi hesabı
- Ayırma haznesi boyutlandırması
- Katı madde ayırma kapasitesi
- Boru çapı optimizasyonu
- Basınç kayıpları
- Pompa çevrim sayısı
- Bekleme süresi analizi
- Havalandırma hesabı
- Koku kontrolü
- Yapısal dayanım analizi
- Yeraltı suyu ve ankraj hesapları

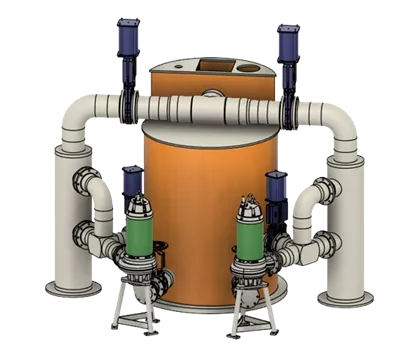

Her proje için üç boyutlu modelleme yapılarak hidrolik ve mekanik yerleşim doğrulanmaktadır.
Standartlara Uygun Üretim
Katı atık ayırıcılı paket pompa istasyonlarımız, proje şartnamesi doğrultusunda aşağıdaki standart ve teknik gereklilikler dikkate alınarak tasarlanmakta ve üretilmektedir.
- EN 752 – Dış kanalizasyon sistemleri
- EN 1610 – Kanalizasyon hatlarının yapımı ve testleri
- EN 12201 – PE basınçlı boru sistemleri
- ISO 9906 – Santrifüj pompalar için performans kabul testleri
- ISO 9001 – Kalite Yönetim Sistemi
- CE uygunluk gereklilikleri
Patlayıcı atmosfer riski bulunan uygulamalarda ATEX sertifikalı ekipmanlar ve Ex-proof motor seçenekleri sunulabilmektedir.
GEZER Mühendislik Yaklaşımı
GEZER, katı atık ayırıcılı paket pompa istasyonlarını standart bir ürün olarak değil; debi, basma yüksekliği, katı madde karakteristiği, borulama sistemi ve işletme senaryoları dikkate alınarak projeye özel olarak tasarlamaktadır.
Üç boyutlu mühendislik modellemesi, hidrolik hesaplar, mekanik tasarım ve kalite kontrol süreçleri ile desteklenen çözümlerimiz; yüksek işletme güvenliği, düşük bakım maliyeti ve uzun hizmet ömrü sağlamaktadır.
Katı atık ayırıcılı paket pompa istasyonlarımız, özellikle pompa tıkanmalarının kabul edilemeyeceği kritik altyapı projelerinde güvenilir ve sürdürülebilir bir çözüm sunmaktadır.
